Segédletek

FIGYELEM!
A segédlet nem jogi állásfoglalás. Több érintett előírás esetén a szigorúbb vagy külön jogszabályban meghatározott gyakoriságot kell figyelembe venni.



Villamos biztonsági felülvizsgálat

A 40/2017. NGM rendelet szerinti VBF időközök és eseményhez kötött ellenőrzések.

Gyakoriság Alkalmazási kör Feltétel Megjegyzés
Üzembe helyezés előtt Kisfeszültségű villamos berendezés első ellenőrzése. Létesítéskor, az első használatbavétel előtt.
Első ellenőrzés; nem időszakos felülvizsgálati ciklus.
1. mell. 1.13.1
Érintett rész használata előtt Rendkívüli esemény, átalakítás vagy javítás utáni ellenőrzés. Használat előtt az érintett berendezésrészen kell elvégezni.
Az ellenőrzés az érintett berendezésrészre korlátozható
1. mell. 1.6 b)-c), 1.7
Bérbeadáskor / tulajdonos- váltáskor Lakóépületben lévő lakás villamos berendezése. Ha nincs 6 évnél nem régebbi ellenőrzési dokumentum.
Eseményhez kötött ellenőrzés; nem időszakos ciklus.
1. mell. 1.13.2 f)
Időszakos VBF elhagyható Bérleménynek nem minősülő lakás. Fázisonként legfeljebb 32 A túláramvédelem és legfeljebb 30 mA érzékenységű ÁVK együtt.
A „Nincs előírás” csak dokumentált indoklással választható.
1. mell. 1.13.3 a)-b)
6 havonta Robbanásveszélyes környezetben működő, fokozott igénybevételű tokozás. Nem helyhez kötött tokozás, amelyet gyakran ki kell nyitni.
Legalább részletes felülvizsgálat szükséges.
1. mell. 1.13.2 a)
Évente Robbanásveszélyes környezetben működő mozgatható villamos gyártmány. Kézi, hordozható vagy szállítható villamos gyártmány.
Legalább közeli felülvizsgálat szükséges.
1. mell. 1.13.2 b)
3 évente 1000 V AC vagy 1500 V DC feletti névleges feszültségű berendezés. Nagyfeszültségű felhasználói berendezés.
Villamos biztonsági felülvizsgálat.
1. mell. 1.12
3 évente Hároméves ciklusba tartozó kisfeszültségű berendezés. 50 kW feletti műtárgy, fázisonként 32 A feletti túláramvédelem, vagy munkahelynek minősülő lakó-, kommunális vagy egyéb épület.
Lakóépületnél a külön lakóépületi szabályt is ellenőrizni kell.
1. mell. 1.13.2 d)
3 évente Robbanásveszélyes környezetben működő villamos berendezés. Nem tartozik a féléves vagy éves speciális esetek közé.
Legalább közeli felülvizsgálat szükséges.
1. mell. 1.13.2 c)
6 évente Lakóépületek villamos berendezései. Ha nem teljesül a lakásra vonatkozó elhagyási kivétel.
A következő VBF-dátum meghatározásánál ez a lakóépületi alapciklus.
1. mell. 1.13.2 e)
6 évente Az előzőekben fel nem sorolt villamos berendezések. Ha nincs szigorúbb vagy eltérő jogszabályi gyakoriság.
Külön előírás hiányában ez az általános időköz.
1. mell. 1.13.2 g)





Munkaeszközök ellenőrzési gyakorisága

A 10/2016. NGM rendelet szerinti működési próbák és időszakos ellenőrző felülvizsgálatok gyakorisága.

Gyakoriság Alkalmazási kör Feltétel Megjegyzés
Telepítéskor, majd havonta Ideiglenesen telepített munkahely. ÁVK vagy korábban létesített feszültség-védőkapcsoló működési próbája.
A telepítéskori próba után havonta ismétlendő.
19. § (5) b)
3 havonta Áram-védőkapcsoló és korábban létesített feszültség-védőkapcsoló. Működési próba.
Nem teljes VBF; üzemi működés ellenőrzése.
19. § (5) a)
Évente Kéziszerszámok és hordozható biztonsági transzformátorok. Időszakos ellenőrző felülvizsgálat szerelői ellenőrzéssel.
Munkaeszközre vonatkozó ellenőrzési kör.
19. § (6) a)
3 évente Munkahelynek minősülő hely villamos berendezése. Ha nem tartozik a VMBsz rendelet hatálya alá.
Villamos biztonsági felülvizsgálattal végzett időszakos ellenőrző felülvizsgálat.
19. § (7)
6 évente Lakóépület, kommunális épület és egyéb épület villamos berendezése. Ha a VMBsz rendelet hatálya alá tartozik.
A 40/2017. NGM rendelet szerinti szabályokkal együtt kell értelmezni.
19. § (6) b)





ÁVK - áram-védőkapcsoló



ÁVK típusok összehasonlítása

Típus Jellemző Alkalmazás
ac AC típus Csak váltakozó áramra reagál Alapértelmezett, de korlátozott
a A típus Váltakozó és pulzáló egyenáramra is reagál Modern háztartási gépekhez (pl. mosógép, indukciós főzőlap)
f F típus Frekvenciaváltós eszközökhöz optimalizált Hőszivattyúk, inverteres klímák
b B típus Teljes egyenáram érzékelés Napelem rendszerek, ipari gépek



Leoldási értékek

ÁVK típus Hibaáram jellege Nem oldhat le Leoldási tartomány 1× IΔn (leoldási idő) 2× IΔn (leoldási idő) 5× IΔn (leoldási idő)
ac AC Szinuszos AC hibaáram 0,5 × IΔn 0,5 - 1,0 × IΔn <300 ms <150 ms <40 ms
a A Szinuszos AC és pulzáló DC hibaáram 0,35 × IΔn 0,35 - 1,4 × IΔn <300 ms <150 ms <40 ms
f F Szinuszos AC és pulzáló DC hibaáram, kevert frekvenciás összetevőkkel 0,35 × IΔn 0,35 - 1,4 × IΔn <300 ms <150 ms <40 ms
b B Szinuszos AC, pulzáló DC és sima DC hibaáram 0,5 × IΔn 0,5 - 2,0 × IΔn <300 ms <150 ms <40 ms
bp B+ Szinuszos AC, pulzáló DC és sima DC hibaáram, kiterjesztett frekvenciatartományban 0,5 × IΔn 0,5 - 2,0 × IΔn <300 ms <150 ms <40 ms



30 mA ÁVK példaértékek

ÁVK típus Nem oldhat le Leoldási tartomány 1× IΔn (vizsgálóáram) 2× IΔn (vizsgálóáram) 5× IΔn (vizsgálóáram)
ac AC 15 mA 15 - 30 mA 30 mA 60 mA 150 mA
a A 10,5 mA 10,5 - 42 mA 42 mA 84 mA 212 mA
f F 10,5 mA 10,5 - 42 mA 42 mA 84 mA 212 mA
b B 15 mA 15 - 60 mA 60 mA 120 mA 300 mA
bp B+ 15 mA 15 - 60 mA 60 mA 120 mA 300 mA





IP-védettség



Első számjegy: érintés, szilárd test és por

Számjegy Jelentés Gyakorlati megjegyzés
0 Nincs megadott védelem szilárd test vagy érintés ellen. Csak ott fogadható el, ahol burkolati védelem nem követelmény.
1 50 mm feletti szilárd tárgyak ellen védett. Nagy testfelület ellen véd, szándékos hozzáférés ellen nem.
2 12,5 mm feletti szilárd tárgyak ellen védett. Ujjérintés ellen szokásos alapvédelem.
3 2,5 mm feletti szilárd tárgyak ellen védett. Szerszám vagy vastagabb vezeték behatolása ellen ad védelmet.
4 1 mm feletti szilárd tárgyak ellen védett. Vékony vezeték, csavar és apró tárgy ellen erősebb burkolati védelem.
5 Porvédett; por káros mennyiségben nem juthat be. Poros környezethez jó, de nem teljes porzárás.
6 Pormentes; por behatolása ellen teljes védelem. Poros kültéri vagy ipari helyhez a legerősebb porvédelmi szint.



Második számjegy: víz elleni védelem

Számjegy Jelentés Gyakorlati megjegyzés
0 Nincs megadott víz elleni védelem. Száraz környezetre korlátozott.
1 Függőlegesen csepegő víz ellen védett. Enyhe beltéri csepegésre elegendő lehet.
2 Csepegő víz ellen védett legfeljebb 15 fokos döntésnél. Ferde csepegésre jobb, fröccsenésre még nem.
3 Permetező víz ellen védett 60 fokig a függőlegestől. Védett kültéri helyen vagy permetezésnél használható.
4 Fröccsenő víz ellen védett minden irányból. Nedves helyiségekben gyakori minimum, de zónafüggő.
5 Vízsugár ellen védett minden irányból. Kültéri eső, locsolás vagy gyengébb tisztítás esetén hasznos.
6 Erős vízsugár ellen védett minden irányból. Erősebb kültéri vagy ipari vízterheléshez.
7 Ideiglenes merítés ellen védett szabványos vizsgálati feltételekkel. Nem jelenti automatikusan, hogy vízsugár ellen is védett.
8 Tartós merítés ellen védett gyártó által megadott feltételekkel. Mindig ellenőrizni kell a megadott mélységet és időt.
9 Nagy nyomású, magas hőmérsékletű vízsugár ellen védett. Mosási környezethez való, de nem helyettesíti a merítésvizsgálatot.



IP-védettség gyorskereső

IP kód Szilárd test / por Víz Javasolt használat
IP20 Ujj és 12,5 mm feletti szilárd tárgy ellen védett. Víz ellen nincs védettségi állítás. Száraz beltéri szerelvények, elosztók zárt, tiszta környezetben.
IP21 Ujj és 12,5 mm feletti szilárd tárgy ellen védett. Függőlegesen csepegő víz ellen védett. Beltéri hely, ahol legfeljebb csepegés fordulhat elő.
IP23 Ujj és 12,5 mm feletti szilárd tárgy ellen védett. Permetező víz ellen védett 60 fokig a függőlegestől. Fedett kültéri vagy védettebb beltéri helyek, ahol permetező víz előfordulhat.
IP24 Ujj és 12,5 mm feletti szilárd tárgy ellen védett. Fröccsenő víz ellen védett minden irányból. Nedvesebb beltér és védett kültér, ha a zóna és adatlap engedi.
IP40 1 mm feletti vezeték, csavar és apró tárgy ellen védett. Víz ellen nincs védettségi állítás. Száraz beltéri környezet, ahol jobb apró tárgy elleni védelem kell.
IP44 1 mm feletti szilárd tárgy ellen védett. Fröccsenő víz ellen védett minden irányból. Fürdőszobai vagy kültéri szerelvény csak helyiségzónának és adatlapnak megfelelően.
IP54 Porvédett; por káros mennyiségben nem juthat be. Fröccsenő víz ellen védett minden irányból. Műhely, porosabb beltér és védett kültéri elhelyezés.
IP55 Porvédett; por káros mennyiségben nem juthat be. Vízsugár ellen védett minden irányból. Kültéri szekrény, gépészeti tér, eső vagy locsolás kockázata mellett.
IP65 Pormentes; teljes védelem por behatolása ellen. Vízsugár ellen védett minden irányból. Poros vagy kültéri szerelvények, ahol eső és vízsugár kockázata van.
IP66 Pormentes; teljes védelem por behatolása ellen. Erős vízsugár ellen védett minden irányból. Kemény kültéri környezet, ipari burkolat, erős eső vagy intenzív vízterhelés.
IP67 Pormentes; teljes védelem por behatolása ellen. Ideiglenes merítés ellen védett szabványos vizsgálati feltételekkel. Rövid idejű elárasztás vagy véletlen vízbe kerülés kockázata mellett.
IP68 Pormentes; teljes védelem por behatolása ellen. Tartós merítés ellen védett gyártó által megadott feltételekkel. Víz alatti vagy tartósan nedves alkalmazás, ha az adatlap pontosan engedi.
IP69/IP69K Pormentes; teljes védelem por behatolása ellen. Nagy nyomású, magas hőmérsékletű vízsugár ellen védett. Mosóhely, élelmiszeripari vagy járműipari környezet intenzív tisztítással.

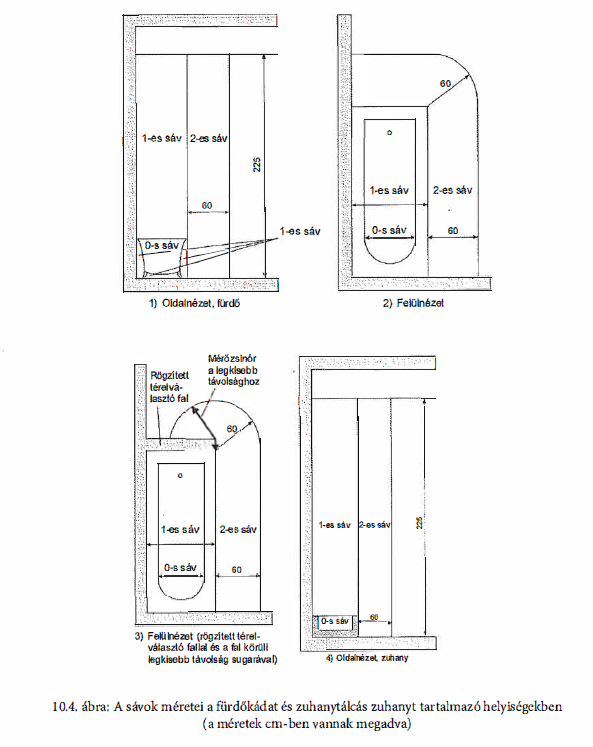

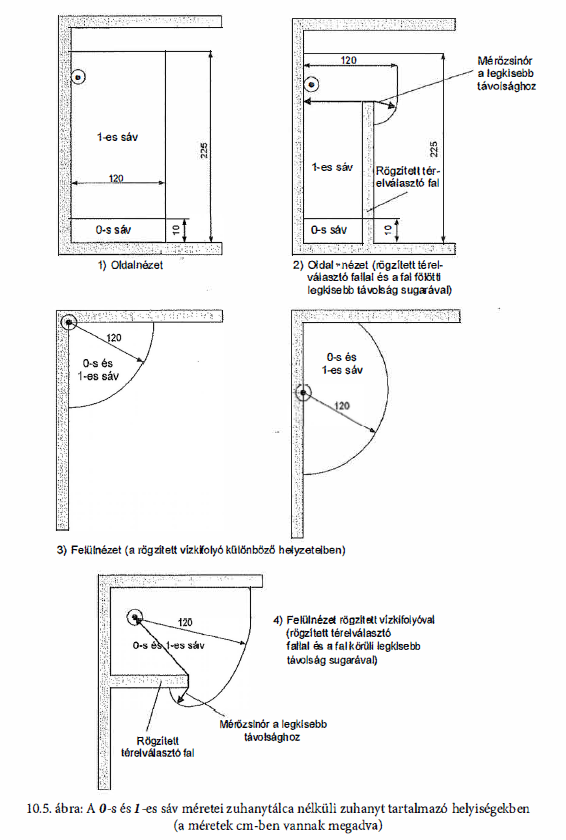

Fürdő/zuhanyzó zónák és IP-segédlet

Kád vagy zuhanytálca: a zóna 0 a belső tér, a zóna 1 a fölötte lévő tér, a zóna 2 az oldalirányú sáv.Tálca nélküli zuhany: a zóna 1 a vízkifolyástól mért 1,20 m sugarú tér, a zóna 2 további 0,60 m.

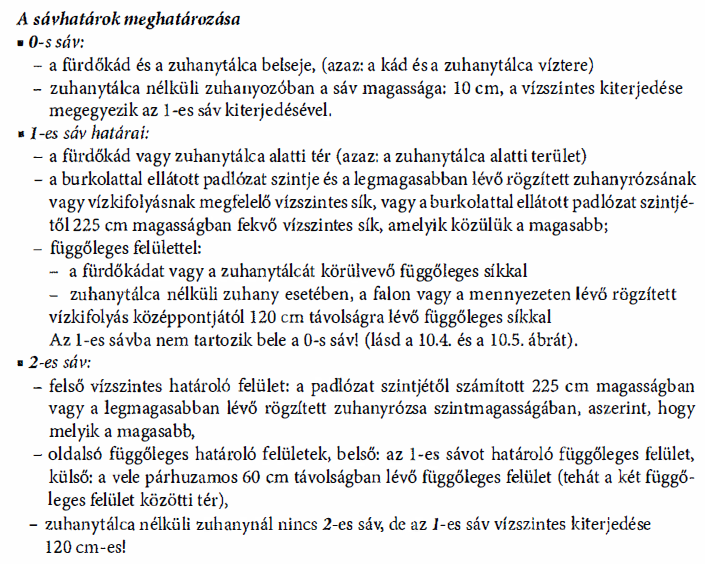

Zónahatárok

A zónát nem a helyiség neve, hanem a kád, zuhany, vízkifolyás, válaszfal és tényleges távolság határozza meg.

Zóna Terület Határ Megjegyzés
Zóna 0 Kád vagy zuhanytálca belső tere. A víztartó tér belseje. Épített vagy padlósíkú zuhanynál a pontos víztér helyszíni értelmezést igényel.
Zóna 1 Zóna 0 fölötti tér és a zuhany közvetlen vízterhelési tere. Kész padlótól 2,25 m magasságig; tálca nélküli zuhanynál 1,20 m sugarú tér. Fix válaszfal, zuhanyfülke, zuhanyfej és belépési nyílás módosíthatja a határt.
Zóna 2 Zóna 1 melletti fröccsenésveszélyes sáv. 0,60 m a zóna 1 külső határától. Ajtó, válaszfal és fülke esetén a helyszínen kell mérni, becslés helyett.
Zónán kívül A fürdőhelyiség zónákon kívüli része. Zóna 0, 1 és 2 határain túl. Nem automatikusan kockázatmentes; környezeti hatás és 30 mA ÁVK/RCD továbbra is számít.



sav leirassav talcaval  sav talca nelkul



Zónák elektromos szerelvényei

Fürdőkáddal vagy zuhannyal ellátott helyiségben a tényleges zónahatár, az IP-jelölés és a gyártói zónaalkalmasság együtt határozza meg a megfelelőséget. A fürdőhelyiségi áramköröknél a 30 mA ÁVK/RCD kiegészítő védelem külön ellenőrzendő.

Zóna Min. IP Feszültség / szerkezet Példák / megjegyzés
Zóna 0 IPX7 SELV, legfeljebb 12 V AC vagy 30 V DC; csak zóna 0-ba gyártott szerkezet. Példa: víz alatti lámpa, pezsgőkád fúvóka, gyári kádszerelvény. A tápegység helyét külön kell ellenőrizni.
Zóna 1 IPX4 SELV vagy 230 V rögzített szerkezet, ha gyártó szerint zónába alkalmas. Példa: zuhany fölötti lámpatest, ventilátor, vízmelegítő. Vízsugár vagy intenzív tisztítás esetén IPX5 irányadó.
Zóna 2 IPX4 SELV vagy 230 V szerkezet megfelelő IP-vel és zónaalkalmassági adattal. Példa: tükörlámpa, borotvaaljzat, ventilátor, vezérlőkapcsoló. Dugalj és kötés csak külön szabványellenőrzéssel.
Zónán kívül Környezeti hatás szerint 230 V általános szerkezet és dugalj csak szabvány szerinti elhelyezéssel. Példa: általános dugalj, fali kapcsoló, termosztát, mosógép-csatlakozás. A távolság, az IP-védettség és a 30 mA ÁVK/RCD együtt határozza meg az alkalmazhatóságot.

A táblázat tájékoztató segédlet. A végső megfelelőséget az MSZ HD 60364-7-701:2025, a gyártói adatlap, a tényleges szerelési magasság és távolság, valamint a 30 mA ÁVK/RCD mért eredménye alapján kell eldönteni.



PE/PEN/EPH vezető keresztmetszet segédtábla



PE vezető

Tájékoztató védővezető-méretezés azonos anyagú fázisvezetőhöz vagy külön vezetett réz PE vezetőhöz.

Eset Minimum Feltétel Megjegyzés
S <= 16 mm² S Azonos anyagú fázis- és PE vezető. A PE keresztmetszete egyezzen a fázisvezetővel.
16 < S <= 35 mm² 16 mm² Azonos anyagú fázis- és PE vezető. Réz/alumínium keverésnél egyenértékűséget ellenőrizni kell.
S > 35 mm² S / 2 Azonos anyagú fázis- és PE vezető. Nagy keresztmetszetnél zárlati energia alapján külön ellenőrzés indokolt.
Külön vezetett réz PE 2,5 mm² Cu Mechanikai védelemmel. Csőben, csatornában vagy más védett nyomvonalon.
Külön vezetett réz PE 4 mm² Cu Mechanikai védelem nélkül. Sérülésveszélyes nyomvonalon nagyobb minimum szükséges.



PEN vezető

A PEN közös védő- és nullavezető. Hibája közvetlen érintésvédelmi kockázatot okozhat.

Eset Minimum Feltétel Megjegyzés
Réz PEN 10 mm² Cu Csak rögzített vezetékben. PE és N funkció közös, ezért folytonossága kritikus.
Alumínium PEN 16 mm² Al Csak rögzített vezetékben. Kötések, oxidáció és mechanikai rögzítés különösen fontos.
PEN szétválasztás PE + N külön Szétválasztás után nem egyesíthető újra. A szétválasztási pont legyen azonosítható és dokumentálható.
PEN kapcsolása Nem szakítható meg A védővezető funkció folytonossága nem sérülhet. Főkapcsoló, leválasztó és mérőhely esetén különösen ellenőrizendő.



EPH vezető

Az EPH vezető idegen vezetőképes részeket és testeket hoz közel azonos potenciálra.

Eset Minimum Feltétel Megjegyzés
Fő EPH vezető >= 6 mm² Cu Általános minimum réz vezetőnél. Más anyagnál egyenértékű vezetőképesség szükséges.
Fő EPH méretezés >= legnagyobb PE fele Ha ez nagyobb az alap minimumnál. Réznél általában nem szükséges 25 mm² fölé növelni.
Kiegészítő EPH 2,5 mm² Cu Mechanikai védelemmel. Helyi összekötéshez, pl. fürdő vagy gépészeti tér.
Kiegészítő EPH 4 mm² Cu Mechanikai védelem nélkül. Látható, sérülésnek kitett nyomvonalon.
Két test összekötése >= kisebb PE Kiegészítő egyenpotenciálú összekötésnél. Test és idegen vezetőképes rész között a kapcsolódó PE fele is irányadó lehet.

Atáblázat tájékoztató segédlet. A végső keresztmetszetet a vezető anyaga, mechanikai védelme, zárlati igénybevétele, nyomvonala, környezeti hatása és a vonatkozó elosztói vagy tervezői előírás is módosíthatja.
